摘要：工业测控、仪器仪表、数据采集设备最常见的隐性故障：硬件无损坏、程序无BUG、供电电压稳定，但4-20mA、0-10V模拟采样持续跳变、零点漂移、数值跳动、重复性差。90%以上的此类问题根源并非传感器精度或滤波算法不足，而是数模共地引发的共阻抗耦合、地弹噪声、地环路干扰。本文深度解析数模混合电路干扰机理，纠正普遍布局误区，分享可直接落地的数模精准隔离方案，彻底根治模拟信号漂移、采样不准难题。

在PLC模块、温控仪表、压力流量采集、新能源采样、工控主板等数模混合设备中，模拟信号精度是设备核心性能指标。很多工程师遇到过同款顽疾：实验室静态测试数据精准稳定，设备上电运行、继电器动作、串口通讯、MCU高频工作时，模拟采样数值立刻波动、零点偏移、小幅跳变，频繁出现数据漂移、重复性误差超标。

多数人优先增加软件滤波、加大电容滤波、更换高精度传感器，整改后效果微乎其微。究其根本，核心症结在于数字电路高频噪声通过公共地平面、地线阻抗耦合侵入模拟电路，也就是行业通病——数模共地干扰。想要彻底解决信号漂移，必须跳出单纯滤波思维，搭建标准化数模隔离与地平面治理体系。

一、读懂根源：数模共地为什么会毁掉模拟精度？

数字电路（MCU、FPGA、通讯芯片、开关电源）工作时存在高频翻转、瞬时电流跳变，会在公共地线上产生剧烈的地弹噪声、电压纹波。模拟电路属于弱信号、高敏感电路，毫伏级的地电位波动，就会直接造成采样误差、零点漂移。数模共地干扰主要分为三类：

1. 共阻抗耦合干扰（最核心、最普遍）

数模电路共用一段地线、同一个地平面，地线存在固有阻抗。数字电路瞬时大电流流经公共地线，会在地线上产生动态电压降。模拟电路以抖动的地电位为参考基准，最终表现为模拟信号零点偏移、数值随机波动，这是模拟采样不准的首要原因。

2. 地环路干扰

设备多点接地、数模地多点连通、外接传感器屏蔽层多点接地，会形成闭合地环路。现场环境存在电位差，环路中会产生工频环流与高频感应噪声，持续叠加在模拟信号上，造成低频漂移、周期性波动。

3. 跨层串扰干扰

PCB布局不规范，模拟走线跨数字地分割槽、紧邻高频数字走线，数字噪声通过空间耦合、层间耦合侵入模拟信号链路，引发高频细微跳变。

二、行业高频整改误区（越改越差的核心原因）

大部分信号漂移整改失败，均源于设计误区，看似优化实则加剧干扰：

•误区一：完全不分地，数模全域共地：所有电路共用完整地平面，数字地弹噪声全域扩散，模拟电路无任何抗扰能力，采样精度彻底失控。

•误区二：彻底分割地，数模地完全断开：强行割裂AGND与DGND，无单点汇合点位，导致数模电位不统一，引发静电积累、EMC测试失效、采样基准紊乱，信号漂移问题进一步加重。

•误区三：盲目加大滤波电容：单纯增加大容量滤波电容，只能滤除高频杂波，无法消除地电位基准抖动，反而造成信号响应滞后、动态采样失真。

•误区四：软件多重滤波兜底：均值滤波、加权滤波只能修饰数据表象，无法修复硬件基准偏移，会导致设备响应迟钝、动态数据失真，无法根治漂移问题。

三、精准解决方案：分层数模隔离+地平面标准化治理

根治模拟信号波动漂移，核心原则：噪声隔离、基准统一、阻抗最小、无地环路。采用“物理分区+单点共地+信号隔离+电源净化”四维方案，实现数模干扰精准隔断。

1. PCB物理分区：彻底阻断空间串扰

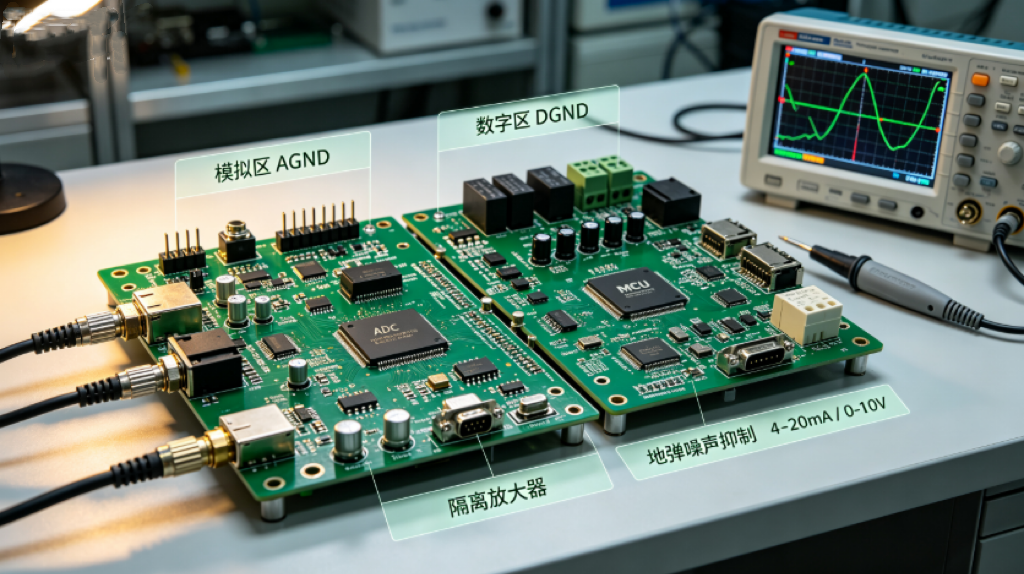

PCB布局严格划分模拟区、数字区，实现物理区域隔离，从源头减少噪声耦合：

•电路板左侧/独立区域集中布置模拟电路：传感器接口、运放电路、ADC采样、基准电压源；右侧布置MCU、通讯、电源、继电器等数字强噪声电路。

•模拟走线与数字高频走线保持安全间距，严禁平行长距离走线，交叉处必须垂直交叉，最大限度降低串扰。

•模拟区域地平面完整无开槽、无分割，保证模拟基准地稳定纯净，杜绝地平面断裂引发的阻抗突变。

•数模分割缝宽度≥20mil，全程避开关键模拟采样走线，规避边缘耦合干扰。

2. 地平面核心治理：单点共地，杜绝地环路

这是解决数模共地干扰的最关键步骤，兼顾基准统一与噪声隔离：

•严格分离模拟地（AGND）与数字地（DGND），两地平面独立铺铜，不互通、不重叠。

•仅在ADC/DAC混合信号芯片引脚附近做单点汇合，通过0Ω电阻、磁珠或单点过孔连接，杜绝多点接地形成地环路。

•禁止在电源入口、端子位置随意连接数模地，避免公共地线引入大面积噪声。

•单点共地设计可将地弹噪声从0.15V级压制至0.03V以内，大幅提升采样稳定性。

3. 高阶根治：信号+电源全隔离方案

针对高精度采样、工业强干扰场景（变频器、电机、继电器工况），单纯地平面优化无法彻底抗扰，需升级隔离方案：

•模拟信号隔离：4-20mA/0-10V模拟输入前端加装隔离放大器、模拟量隔离模块，实现信号无损传输、电气完全隔离，彻底切断地环路干扰路径。优选低漂移、高精度型号，隔离电压≥2500V，采样误差≤0.1%。

•电源独立隔离：模拟电路采用独立LDO、隔离电源供电，禁止数字开关电源直接给模拟电路供电，杜绝电源纹波耦合干扰。

•基准源专项防护：高精度基准电压源单独铺地、独立滤波，远离功率器件与高频器件，保证采样基准零漂移。

4. 末端滤波匹配：精准净化残余噪声

在硬件隔离、地平面优化的基础上，搭配精准滤波，杜绝过度滤波：

•模拟输入端采用RC二阶滤波网络，选用高精度低温漂电阻、高频陶瓷电容，滤除高频杂波，保留有效信号动态特性。

•运放、ADC芯片电源引脚就近布置0.1μF去耦电容，缩短电流回路，快速滤除电源高频波动。

•杜绝大容量电解电容用于模拟信号滤波，避免相位偏移、信号滞后引发的采样失真。

四、现场施工与布线优化，杜绝外部干扰

硬件设计达标后，现场布线失误依旧会引发信号漂移，配套规范如下：

•模拟信号采用屏蔽双绞线，单独布线，与动力强电线缆分开敷设，间距保持30cm以上，无法避开时采用垂直交叉走线。

•传感器屏蔽层严格执行单点接地，杜绝两端接地形成地环路，引入工频干扰。

•设备机柜模拟地、数字地、机壳保护地规范分区，统一电位基准，避免现场电位差引发的低频漂移。

五、快速排查定位步骤

1、静态空载测试：设备空载、无数字电路动作，观察模拟信号是否稳定，排除传感器、硬件器件本身故障；

2、动态负载测试：开启MCU通讯、继电器、开关电源，若信号立刻漂移，100%为数字地噪声耦合干扰；

3、检查地平面：排查数模地多点连通、地环路、分割开槽问题；

4、逐级优化：先整改PCB单点共地，再优化分区布局，高精度场景叠加模拟隔离模块。

六、总结

模拟信号波动、零点漂移、采样跳变，表象是数据不准，本质是数模共地引发的基准紊乱与噪声耦合。软件滤波、器件替换只能治标，无法解决地电位抖动、地环路干扰的核心问题。

标准化的数模干扰治理方案，核心是物理分区隔离、单点共地统一基准、电源信号双重隔离、精准滤波降噪。通过这套方案落地，可彻底解决工业设备模拟信号漂移、采样精度不足、数据重复性差等问题，同时提升设备EMC抗扰性能，适配各类复杂工业现场工况。
