设备雷击不损坏，但浪涌测试不合格？多级防雷防护搭建

残压过高、级间无配合、接地泄放紊乱。本文深度解析雷击无恙但浪涌测试失效的底层逻辑，详解标准化三级防雷浪涌防护体系搭建方法，解决测试通过率低、样机整改反复、现场隐性故障等行业难题。

在工控仪表、电力终端、户外安防、新能源设备、楼宇自控等领域，防雷浪涌是EMC认证的核心难点。大量工程师遇到过同类问题：设备实地抗雷击表现优异，多年雷雨环境无损坏，硬件无击穿、无烧毁、无黑屏死机，看似防雷性能达标。

但一旦上EMC实验室做IEC 61000-4-5浪涌测试，立刻出现各类问题：电源端口电压超限、主控芯片瞬时锁死、串口通讯断连、电源纹波超标、模块保护性重启，严重时直接损坏低压敏感器件，导致测试失败、项目卡审、产品无法量产上市。

多数人误以为“防雷=防雷击烧毁”，实际上自然雷击与标准浪涌测试的干扰特性完全不同，单一防护器件只能应对极端大能量雷击，无法适配标准浪涌的高频、连续、精准冲击，这也是设备“耐雷击、不耐测试”的核心症结。

一、核心误区：为什么雷击没事，浪涌测试却不合格？

很多设备仅依靠单级压敏电阻、气体放电管做简单防雷，看似能扛住自然雷击的超大能量冲击，却完全无法通过标准化浪涌测试，核心差异体现在三点：

1. 干扰特性差异巨大

自然雷击是单次、超大能量的冲击，持续时间短、偶发性强，设备单级高能防护可快速泄放能量，避免硬件烧毁；而标准浪涌测试是高频次、连续性、重复性的脉冲冲击，电压上升沿极快、脉冲密集、高低压交替冲击，重点考验设备的残压抑制能力、能量分级泄放能力、系统抗扰动能力，而非单纯的抗大电流烧毁能力。

2. 单级防护存在致命缺陷

仅靠GDT气体放电管、MOV压敏电阻单级防护，只能泄放大部分大能量浪涌，但残余电压极高。自然雷击下，高残压持续时间极短，不会影响设备运行；但浪涌测试中，持续高频残压会直接击穿低压MCU、驱动芯片、通讯接口等敏感器件，导致测试失效。

3. 无分级配合，能量无法逐级衰减

单级防雷无能量梯度分配，所有浪涌能量集中在单一器件上，极易出现器件响应滞后、动态残压超标、反复击穿导通的问题。同时级间无去耦、无隔离，浪涌能量无法逐级衰减，最终侵入设备低压核心电路，造成测试超限报错。

二、典型不合格现象，精准定位防护短板

结合大量整改案例，雷击无恙、浪涌不合格的设备，测试中普遍出现以下现象，可快速定位防护漏洞：

•浪涌测试时电源端口残压超标，示波器抓取瞬时高压尖峰，超出芯片耐受阈值；

•测试过程中设备偶发重启、程序跑飞、串口丢包乱码，停止测试后恢复正常；

•单级MOV、GDT器件无烧毁、无发黑，但测试持续失败，属于典型残压抑制不足；

•电源、通讯端口测试失效，整机无硬件永久性损坏，属于防护层级不完整；

•更换大功率防雷器件后依旧不合格，单纯堆料无法解决级间配合问题。

三、终极解决方案：标准化三级防雷浪涌防护体系

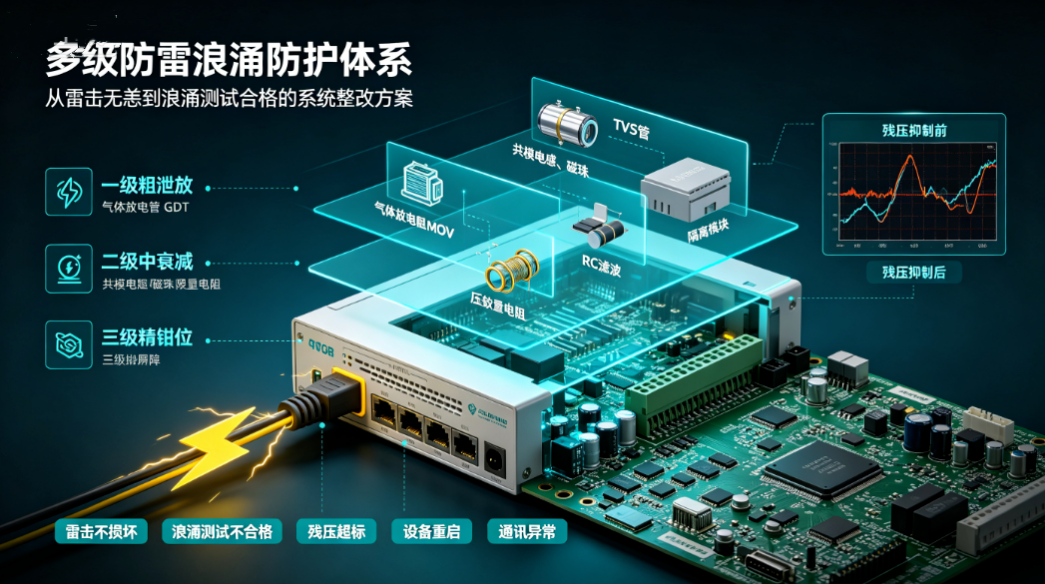

合规且高效的防雷方案，核心不是堆砌器件，而是分级泄放、逐级限压、精准配合、隔离兜底。遵循LPZ防雷分区理念，搭建「一级粗泄放+二级中衰减+三级精钳位」的三级防护架构，完美适配自然雷击防护与标准浪涌测试双重需求。

第一级：入口粗保护（能量泄放级）——抗大能量雷击

部署在设备电源、信号进线端口最前端，作为第一道防护屏障，核心作用是吸收泄放90%以上的浪涌大能量，抵御雷击带来的超大电流冲击，杜绝设备烧毁。

核心器件：气体放电管GDT、高能压敏电阻MOV

关键参数：通流容量大、响应速度适配大能量脉冲，优先选用工业级高能器件，确保可承受多次雷击冲击不失效。

作用短板：导通后残压较高，无法直接保护低压精密芯片，必须配合后级防护使用，单独使用必然浪涌测试不合格。

第二级：线路缓冲保护（能量衰减级）——解决浪涌测试核心问题

这是整改通过率最高的关键层级，也是区分“耐雷击”和“过浪涌测试”的核心环节。在一、三级防护之间增加去耦缓冲单元，阻断残余浪涌能量传导，实现能量逐级衰减。

核心器件：共模电感、差模电感、高频磁珠、大功率限流电阻

工作原理：利用线路电感的高频阻抗特性，阻碍高频浪涌残余脉冲传输，大幅降低后级电压尖峰，抹平残压波动，解决单级防护残压超标的核心问题。

关键要求：一二级防护之间需保留合理走线距离或等效去耦参数，保证两级器件动作时序配合，避免前级未导通、后级先击穿的防护失效问题。

第三级：端口精保护（低压钳位级）——守护核心精密电路

部署在MCU、通讯接口、电源模块等低压精密电路前端，作为最后一道防护，精准钳位残余电压，将端口电压严格控制在芯片安全耐受范围内。

核心器件：低寄生电容TVS管、精密稳压二极管、RC滤波网络

选型要点：优先选用低容值、快响应型号，避免寄生电容过大导致通讯信号畸变、波特率不稳，兼顾防护性能与信号完整性。

核心作用：彻底消除前级残留的高频尖峰、小幅脉冲，解决浪涌测试中重启、通讯异常、残压超标等所有软性故障。

四、电源/信号端口差异化防护搭建要点

1. 电源端口三级防雷方案（AC/DC通用）

进线端GDT+MOV一级泄放 → 电感/电阻二级去耦衰减 → 后端TVS+RC三级钳位滤波，同时做好相线、零线、地线的全维度防护，兼顾共模、差模浪涌干扰。

2. 串口/RS485/通讯端口防雷方案

信号端口严禁使用大功率压敏电阻，避免损坏差分信号。标准架构：微小型GDT一级泄放 → 磁珠/小电感二级缓冲 → 低容TVS三级精准钳位。高等级测试场景需叠加信号隔离模块，彻底切断浪涌耦合路径，从根源杜绝干扰侵入主控电路。

五、90%整改失败的隐形原因：接地与布局细节

器件选型、防护层级全部正确，依旧测试不合格，问题基本出在布局与接地：

•防护器件接地过长：GDT、TVS接地走线细长、阻抗大，浪涌能量无法快速泄放，残压瞬间飙升导致测试失效；

•保护地与数字地混接：浪涌干扰泄放时污染主板数字地，引发地电位抖动，造成设备重启、程序异常；

•多级器件摆放顺序颠倒：精细防护器件放在前端、泄放器件放在后端，完全丧失分级防护作用；

•无等电位连接：机柜、机壳、屏蔽层接地不统一，浪涌形成地环路，叠加干扰冲击设备。

•标准整改准则：所有防雷器件紧靠端口摆放，接地走线短、平、粗；严格区分PGND保护地与DGND数字地，浪涌能量优先泄放至机壳大地，绝不流经主控电路。

六、快速落地：极简整改排查步骤

1.排查防护层级：确认是否仅有单级防雷，缺失二级去耦、三级钳位是测试不合格的首要原因；

2.实测残压波形：示波器抓取浪涌测试瞬间端口波形，判断是大能量泄放不足还是高频残压超标；

3.优化级间配合：补齐二级去耦器件，校准一、二、三级防护时序与能量梯度；

4.整改PCB布局接地：缩短防雷器件接地走线，分离保护地与数字地；

5.端口差异化整改：电源侧重大能量泄放，信号侧重低容精准钳位与隔离。

七、总结

设备“雷击不损坏、浪涌不合格”，本质是防护体系适配性不足：单级防雷只能解决“不烧毁”的基础问题，无法满足EMC浪涌测试对残压控制、能量衰减、系统抗扰动的高标准要求。

真正合规、稳定的防雷方案，绝非简单堆砌大功率器件，而是一套分级泄放、逐级限压、时序匹配、接地合规、隔离兜底的系统化工程。搭建完整的三级防雷防护体系，既能抵御户外极端雷击冲击，保障设备长期现场稳定运行，又能完美通过各级EMC浪涌测试，彻底解决产品整改反复、认证卡壳难题。
