总体核心原则
优先级：源头降噪 → PCB 回流优化 → 端口滤波 → 线缆共模抑制 → 结构屏蔽接地 黄金逻辑：先解决传导噪声，再处理空间辐射；优先低成本布局优化，最后上屏蔽结构 适用标准：CISPR32/EN55032、FCC Part15、GB9254、CISPR25（车载） 辐射超标本质：共模电流驱动 PCB 走线 / 外接线缆充当天线向外辐射电磁波

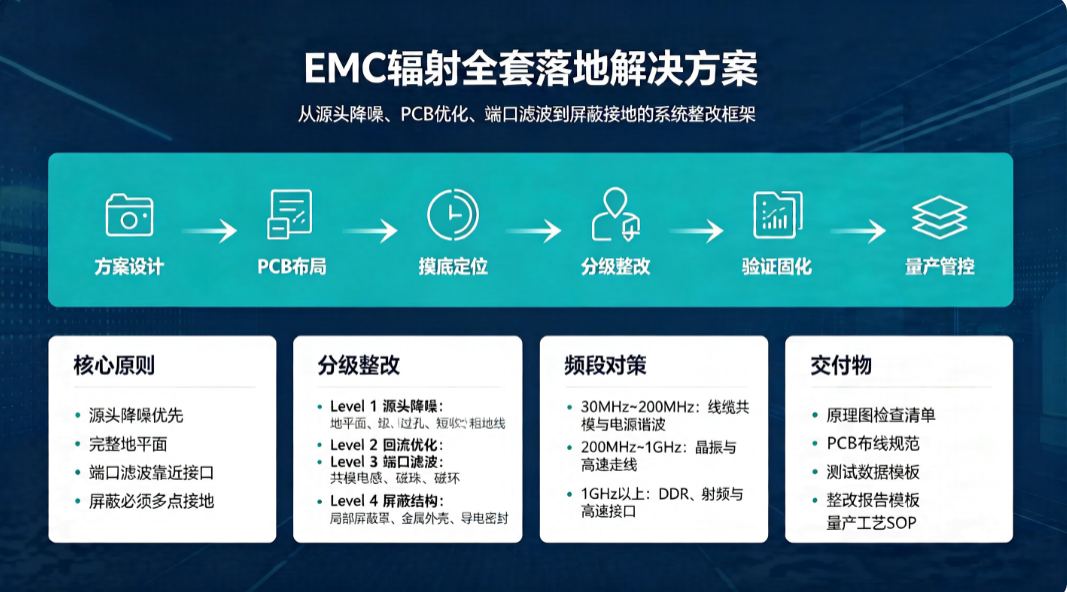

一、全生命周期实施流程（研发→样机→认证→量产闭环）
阶段 1：方案与原理图正向 EMC 设计（成本最低，预防优先）
1. 噪声源管控
· 开关电源：MOS 管栅极串 5~22Ω 电阻降低 dv/dt；增加 RC/RCD 吸收回路；可选展频（SSFM）
· 晶振 / 高速时钟：时钟输出串 22~47Ω 匹配电阻；电源引脚就近 0402 0.1μF 高频 MLCC；优先内置展频晶振
· DDR/USB/ 网口等高速接口：预留磁珠、RC、TVS 焊盘，预留滤波位置
1. 电源滤波标准化 交流输入：π 型滤波 共模电感 + X 电容 + Y 电容（遵守安规漏电流） 板载 DC-DC 输入输出：预留磁珠 + 电容滤波网络
2. 接地架构预先定义 低频 (<1MHz)：单点星形接地；高频 (>10MHz)：多点网格接地；数模混合推荐分区不分割地层
阶段 2：PCB Layout EMC 强制规范（决定 70% 辐射指标）
1）层叠优选
≥4 层板推荐：信号层｜完整 GND 层｜电源层｜信号层 GND 层不随意大面积分割；必须分割时禁止高频走线跨分割缝。
2）布局分区（物理隔离）
功率区（DC-DC、MOS、电感）｜高速数字区｜模拟敏感区｜I/O 接口区
· 噪声源远离板边缘（≥3mm，抑制边缘辐射）
· DC-DC 功率环路最小化（输入电容→开关管→电感→输出电容围成最小面积环路）
· 晶振不要放置 PCB 板边；晶振下方完整地、密集接地过孔
3）布线铁律
1. 高速时钟、差分线尽量内层带状线；表层高频线两侧包地，增加接地过孔
2. 严格 3W 原则；避免长距离平行耦合
3. 滤波器件紧贴连接器（PCB 出入口），禁止靠近芯片放置
4. 地线短、粗、多过孔；高频去耦电容接地引脚直接打过孔到地平面
阶段 3：样机摸底测试 + 干扰源精准定位（整改前置条件）
禁止直接盲目加屏蔽、贴铜箔 定位工具组合：频谱仪 + 近场磁场 / 电场探头 + 暗室预测试 标准排查步骤：
1. 暗室预扫，保存原始频谱，记录超标频点、余量
2. 断电隔离法：依次断开 DC-DC、WiFi、高速接口，锁定模块
3. 线缆拔插法：区分「PCB 本体辐射」还是「外接线缆天线辐射」
4. 近场探头扫描：定位 PCB 热点（电感、晶振、高速走线、连接器）
5. 判断类型： ✅ 30MHz~300MHz：大多是线缆共模辐射（重点处理滤波 + 磁环） ✅ 300MHz 以上：PCB 高频走线、晶振谐波、模块空间辐射（重点屏蔽）
阶段 4：分级整改方案（由低成本→高成本依次实施）
（一）Level1：源头降噪（无需新增结构，优先实施）
1. 软件优化
· 开启时钟展频 SSFM，峰值辐射降低 6~15dB
· 合理调整 PWM 开关频率，避开标准限值尖峰频段
1. 器件硬件优化
· 开关节点增加 RC 吸收；二极管并联高频电容
· 晶振负载电容优化，降低边沿速率
（二）Level2：PCB 回流与接地优化（性价比最高）
1. 补齐地平面镂空，修复跨分割
2. 高频器件下方加密接地过孔（过孔间距 <λ/20）
3. 数模地分割不合理时取消分割，改为分区布局
4. 功率地、信号地、外壳地统一汇接点，杜绝多点地环路
（三）Level3：端口滤波 & 线缆共模抑制（解决绝大多数低频 RE 超标）
行业共识：80% RE 超标来自线缆天线效应
1. 电源线
· 板端入口完善 π 滤波；整机外部线缆加装镍锌铁氧体磁环（靠近设备出线口）
1. 高速信号线（USB、RS485、CAN、网口）
· 信号线串联高频磁珠（阻抗匹配超标频段）
· 差分信号匹配电阻；差分对紧密耦合，减小环路
1. 磁环使用要点
· 低频 30~200MHz：锰锌磁环；200MHz 以上：镍锌磁环
· 线缆尽量多穿匝数；磁环紧贴机箱出线位置
（四）Level4：屏蔽方案（300MHz 以上高频超标终极手段，成本最高）
1. PCB 局部屏蔽罩（晶振、DC-DC、射频模块）
· 材料：0.15~0.2mm 镀镍洋白铜
· 关键：屏蔽罩四周多点接地，单点接地屏蔽效果大幅衰减
· 屏蔽罩不要大面积开孔；通风孔孔径＜λ/20
2. 整机金属外壳屏蔽
1. 接缝缝隙必须密封：导电泡棉、导电胶带、铍铜弹片 缝隙规则：缝隙宽度＜λ/20；超长缝隙分段多点导电搭接
2. 塑料外壳方案：内壁喷涂导电漆（方块电阻＜1Ω/□）
3. 线缆出口：屏蔽连接器 360° 环地；禁止引线单点接地
4. 屏蔽线缆接地原则
· 低频：单端接地（设备侧）
·
100MHz 高频：两端 360° 接地
·
避坑警告：只装屏蔽罩但接地不良＝几乎无屏蔽效果；屏蔽外壳若接地混乱，反而放大共模辐射。
二、典型频段 RE 超标快速对策清单
1）30MHz～200MHz（开关电源谐波、长线缆共模，最常见）
现象：拔掉外部线缆，辐射明显下降 方案：
1. 完善电源入口共模滤波
2. 电源线、通讯线加装磁环
3. 优化整机接地，消除地环路
4. DC-DC 增加吸收电路，减缓开关沿
2）200MHz～1GHz（晶振、高速信号谐波）
现象：近场探头在主板区域读数高，拔掉线缆变化不大 方案：
1. 时钟串电阻、启用展频
2. 晶振 / 高速模块加盖接地屏蔽罩
3. PCB 高频走线包地、缩短长度，远离板边
3）1GHz 以上（DDR、射频、高速接口谐波）
方案：内层布线、带状线阻抗控制、局部屏蔽、缩短走线长度
三、整改验证标准化流程（避免反复改板）
1. 桌面简易复测（近场探头初步对比整改前后）
2. 屏蔽室预测试，记录余量（建议预留≥6dB 裕量应对量产波动）
3. 复测原则：只改动单一变量，逐一验证有效性，禁止一次性多处修改
4. 功能同步验证：滤波 / 屏蔽不得造成信号衰减、死机、温升超标
四、达标后：方案固化与量产管控（保障批量一致性）
1. 文件闭环
· 更新原理图、PCB、结构图纸；BOM 锁定 EMC 器件型号、封装
· 输出《EMC 辐射整改报告》：原始频谱、干扰源定位、每一步措施、前后对比数据
1. 工艺规范固化
· 屏蔽罩焊接规范、导电泡棉装配压力、磁环装配位置、接地螺钉扭矩
· 禁止产线随意删减磁环、屏蔽泡棉、滤波元器件
1. 变更管控 PCB 改版、电源方案、线缆、外壳结构变更，必须重做 RE 摸底
2. 量产抽检 每批次抽样 EMC 预测试，监控指标漂移
五、常见踩坑避坑清单
1. ❌ 先屏蔽、后优化滤波布局 → ✅ 源头与滤波优先
2. ❌ 滤波器件放在靠近芯片，远离连接器 → ✅ 滤波放在线缆出入口
3. ❌ 屏蔽罩悬空、单点接地 → ✅ 四周多点低阻抗接地
4. ❌ 随意分割地平面，高频走线跨分割 → ✅ 优先完整地平面
5. ❌ 磁环随意套在线缆中间 → ✅ 磁环紧贴机箱出线端
6. ❌ 只关注 RE，忽略 CE 传导噪声 → ✅ CE 不达标一定会诱发 RE 超标
六、交付物清单（整套项目落地包）
1. EMC 辐射需求规格（限值、裕量目标、适用标准）
2. 原理图 EMC 检查清单
3. PCB Layout EMC 布线规范
4. 干扰源定位操作手册
5. 分级整改器件选型清单（磁珠、共模电感、磁环、屏蔽材料）
6. 整机接地与屏蔽结构规范
7. 测试数据模板 + 整改报告模板
8. 量产 EMC 工艺 SOP
