EMC电磁抗干扰（EMS）全套落地解决方案（ESD/EFT/Surge/RF）

一、ESD 静电抗扰解决方案（解决：花屏、死机、重启、IO烧坏）

1. 故障根源

2. 电路整改（必做）

• 所有对外接口：信号线并联 TVS管（0402小体积、快速响应）
• 按键、触摸、USB、串口、网口全部加 ESD保护器件
• 信号串 100Ω~1kΩ限流电阻，抑制静电尖峰电流
• IO口对地并联 1000pF陶瓷电容，高频静电短路到地

3. PCB布局关键

• TVS、电容必须紧靠接口，越近越好，不能走线再保护
• 保护器件地引脚 最短接地，地阻抗越小越能泄放静电
• 敏感走线远离外壳缝隙、螺丝孔（静电最容易窜入位置）

4. 结构整改

• 金属外壳可靠接大地
• 塑料壳关键位置加导电泡棉、导电漆，让静电不窜进主板

二、EFT 脉冲群抗扰解决方案（解决：数据跳变、通讯断、误动作、重启）

1. 电路方案

• 电源入口：共模电感 + X电容 + Y电容 标准滤波网络
• DC电源线串 磁珠/小电感 阻断高频脉冲
• 继电器、开关、风机负载端加 RC吸收
• 485/232通讯口增加 隔离模块（EFT特效药）

2. PCB核心要点（EFT过不过全看地）

• 数字地、模拟地、功率地分开，单点汇接
• 滤波电容地脚必须短、粗、就近接地
• 禁止长线地环路，地环路是EFT最大元凶

3. 软件辅助（非常有效）

• AD采样做多次采样滤波、中值滤波、均值滤波
• 关键开关量做延时消抖、多次判定

三、SURGE 浪涌抗扰解决方案（解决：炸机、烧保险丝、烧接口、雷击损坏）

1. 经典三级防护（万能方案）

• 一级（前级泄放）：压敏电阻 + 气体放电管（吸收大能量）
• 二级（限流）：功率电阻/电感限流
• 三级（精细钳位）：TVS管精准稳压保护芯片

2. AC220V专用方案

• LN之间压敏电阻
• L-PE、N-PE 加Y电容+压敏
• 火线串保险丝、NTC热敏电阻

3. DC/信号线浪涌

• 电源线：大功率TVS + 电感
• 网线/485：专用浪涌保护阵列

四、RF射频抗扰 RS/CS（解决：手机靠近乱码、触控失灵、参数漂移）

1. 硬件方案

• 所有模拟信号线、长线串磁珠、串电阻
• AD端口加大容量滤波电容+小电容高频匹配
• 高速信号线控制走线长度，减少天线效应

2. 结构屏蔽

• 主板关键区域加屏蔽罩
• 排线用屏蔽排线，屏蔽层单端接地

3. 软件方案

• 增加数字滤波、阈值判断、数据容错
• 禁止单次采样直接输出结果

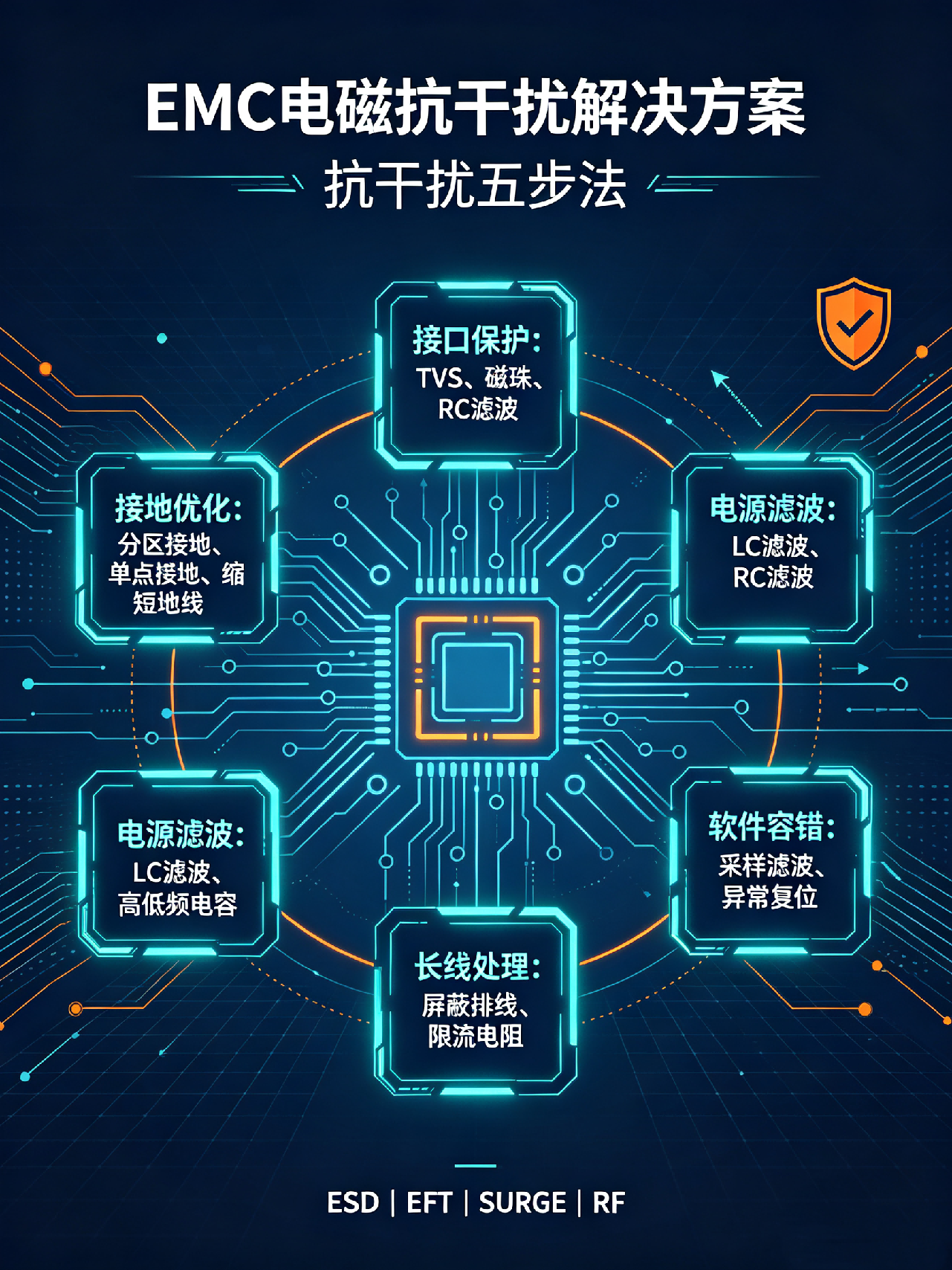

五、通用万能EMS整改五步法（所有产品通用）

1. 接地优化：分区接地、单点接地、缩短地线、加粗地铜皮
2. 接口保护：所有对外口补全TVS、磁珠、RC滤波
3. 电源滤波：入口完整LC滤波，高低频电容搭配
4. 长线处理：所有超过10cm信号线必加磁珠、屏蔽、限流
5. 软件容错：采样滤波、逻辑防抖、异常复位保护

六、快速故障对应表（现场整改直接对照）

• 摸外壳重启、花屏 → ESD防护不足、接地不良
• 电机一开数据乱跳 → EFT脉冲群、地环路问题
• 打雷、电网波动炸机 → 浪涌防护缺失
• 手机靠近设备失灵 → RF抗扰不足、模拟信号无滤波
• 通讯频繁断连 → 接口无隔离、无TVS、长线无磁珠

七、极简总结（记住这4句话）

• ESD靠TVS+短地
• EFT靠滤波+分地+软件防抖
• SURGE靠分级泄放
• RF靠屏蔽+磁珠+信号滤波
