EMC整改深度解析-接地多了未必是件好事！

  EMC整改深度解析-接地多了未必是件好事！

问题来源：

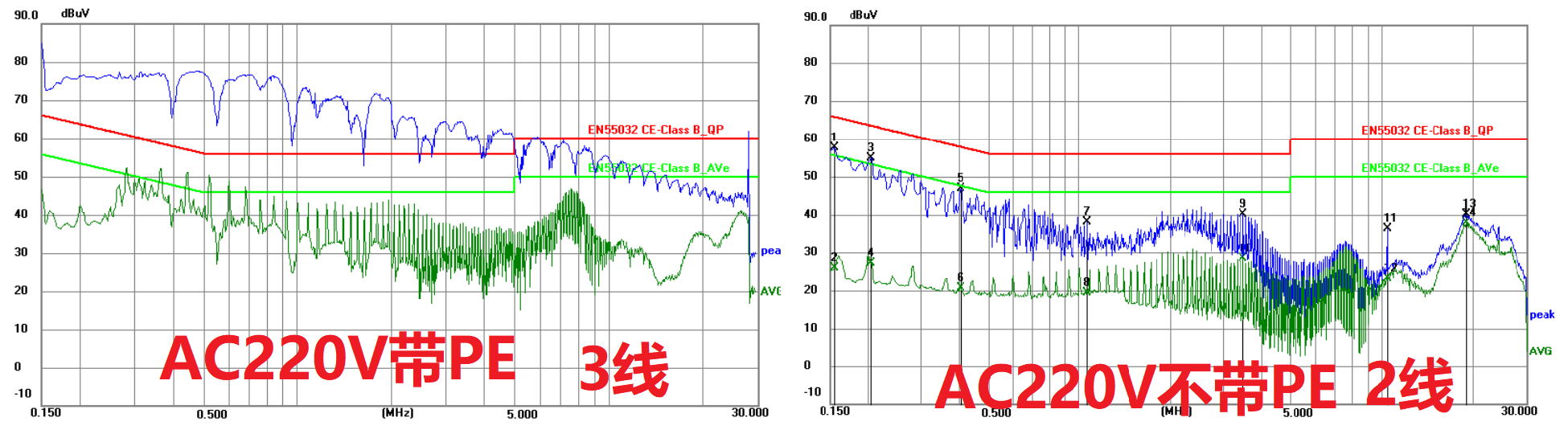

近日接到某电子研发公司咨询，公司开发的储能逆变，AC220V的3线输入（带PE），在进行CE传导测试的时候，PE线不接的时候，直接改善了30dB多的噪声。

问题分析

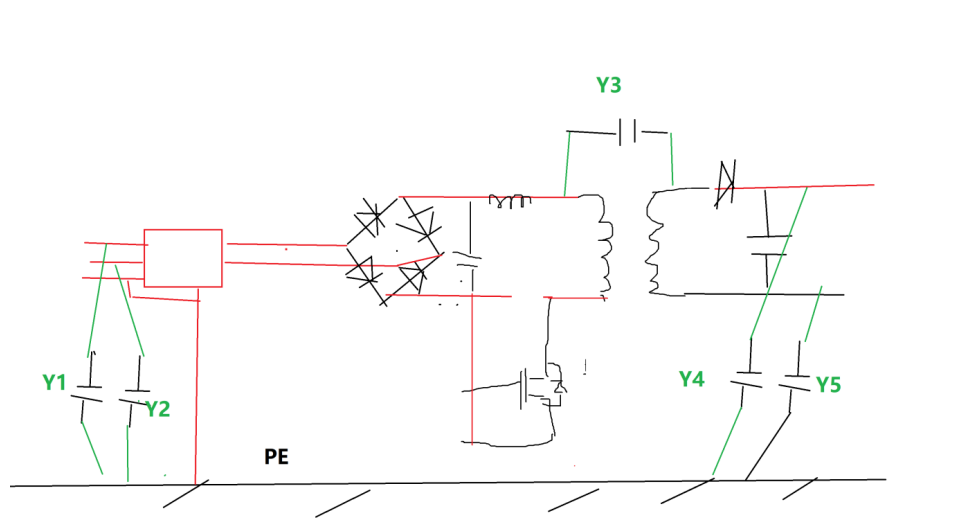

上述是我们的电源架构，我们的干扰源存在于电桥，HV MOS， LV MOS，我们需要把整个传导机理搞清楚，那么问题才能最终有效的解决。

既然是接大地的引起的，那么按照EMC三要素处理EMI的时候，只需要处理EMI源头及路径即可。

EMI源头：PWM，经过MOS一级放大，再经由变压器二级放大

EMI路径：直接对PE增加滤波手段
