在集成化设备设计趋势下，整机由电源板、主控板、驱动模块、信号采集模块、通信模块等多个功能单元组合而成，每个模块单独测试 EMC 指标都可以顺利通过，组装成整机之后，辐射骚扰、传导干扰、互扰异常集中爆发，成为很多硬件研发、测试工程师头疼的共性难题。 很多项目初期习惯采用单模块独立整改思路：哪个模块超标就整改哪个模块，单点加磁环、换屏蔽线、增加电容滤波。但整改完成复测后经常反复反弹，根源在于只解决单点噪声，忽略了模块之间的耦合串扰路径。各模块各司其职，本应独立稳定工作，却通过共地阻抗、线缆耦合、空间辐射、电源母线互相传递噪声，也就是典型的系统级 EMI 问题，并不是单一模块本身不合格。

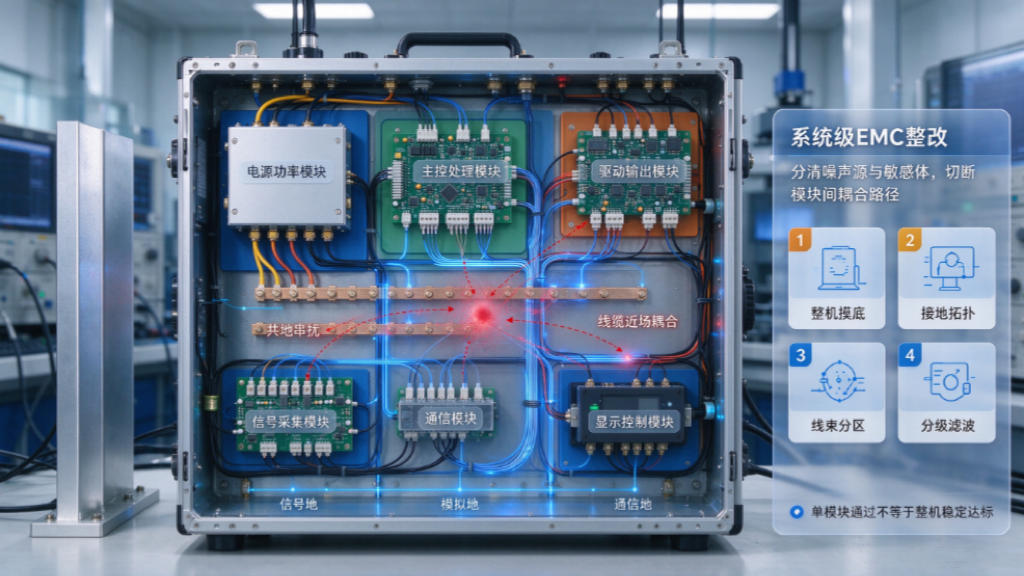

模块间串扰常见四大耦合路径
1. 共地串扰 多个模块共用同一块地平面，大电流功率模块在地线上产生地电位差，低幅值敏感信号模块拾取地噪声，模拟采样信号、低速通信信号容易出现抖动、误码。也是医疗设备、多通道检测设备最常见的干扰来源。
2. 电源母线耦合 所有模块由同一个电源供电，功率模块的开关噪声沿着直流母线传导，给到采集、射频、通信模块，噪声在电源网络来回反射，单点滤波很难根治。
3. 线缆近场耦合 模块之间的互联线束并行走线，功率线、信号线、通信线捆扎在一起，一根线缆上的干扰通过电场、磁场耦合到相邻线束，形成交叉串扰。
4. 腔体空间辐射耦合 整机壳体内空间紧凑，大功率开关模块近距离靠近敏感接收电路，不需要线缆连接，高频噪声直接通过空间辐射耦合，单独屏蔽单个模块效果有限。
系统级 EMC 整改核心思路：先梳理架构，再切断耦合
系统级整改和单板整改逻辑完全相反，优先做整机架构评估，再落地整改动作，推荐标准化排查顺序： 第一步：整机 EMC 摸底测试，区分噪声来源。确认超标噪声是来自传导还是辐射，锁定是哪一个模块作为噪声源，哪一块是被干扰的敏感模块，标记噪声频率点。 第二步：梳理整机供电、接地拓扑。评估是否需要分区接地、单点接地、隔离电源，把功率地、信号地、模拟地做区域划分，消除地环路与地电位差。 第三步：线束分区管理。功率线缆、高速信号线、低速模拟信号线分开走线，避免同束捆扎；长互联线缆按需增加屏蔽层，屏蔽层规范 360° 端接，不要只单端接地。 第四步：腔体布局优化。噪声源模块与敏感模块拉开空间距离，中间增加隔离屏蔽隔板；屏蔽腔体做好接缝导电处理，减少缝隙泄漏。 第五步：分级滤波，不要堆叠器件。电源入口做一级滤波，每个模块供电端口做二级独立滤波，避免噪声在供电总线互相灌入；按需搭配共模电感、X/Y 电容、磁环，避免滤波器件搭配不当引发谐振。 第六步：分阶段验证。先单独验证噪声源模块抑制效果，再逐个接入其他模块组合测试，最后整机全负载工况复测，覆盖额定功率、空载、不同工作模式，防止工况变化干扰复现。
容易踩坑的误区提醒
❌ 误区 1：每个模块单独加大量滤波器件。器件过多容易带来谐振，反而放大特定频段噪声，同时抬高成本。 ❌ 误区 2：只关注 RE/CE 测试指标，忽略模块互相干扰带来的功能异常。有些产品 EMC 测试刚好合格，但长时间运行会出现通信丢包、采样漂移，本质是内部串扰余量不足。 ❌ 误区 3：整改只在样机临时处理，方案无法量产。屏蔽、接地、线束工艺需要同步输出规范，给到生产端，避免批量产品一致性差、整改反弹。
总结
多模块整机 EMC，难点从来不是单个模块的 EMC 能力，而是模块集成之后的噪声耦合管理。当出现单模块 OK、整机互扰超标时，要跳出单板整改思维，转向系统维度：分清噪声源与敏感体、切断四条耦合路径、优化接地供电拓扑、配合合理屏蔽与线束工艺，从根源解决互相串扰，保证整机 EMC 稳定达标，同时兼顾量产落地性。
