随着工业智能化、设备集成化程度持续提升，工控终端、嵌入式一体机、新能源控制设备、智能测控装置普遍采用模块化设计，通过电源、主控、模拟采集、工业通讯、功率驱动等多模块组合，实现功能集成与快速迭代。据行业EMC失效统计数据显示，超67%的整机EMC故障并非单板设计缺陷，而是系统级兼容问题。大量设备出现典型共性难题：各模块单独测试、摸底EMC全部合规，组装整机联调后频发异常，涵盖模拟信号零点漂移、485/CAN通讯周期性丢包、设备随机重启、静电测试复位、辐射与浪涌测试批量超标等问题。
多数研团队长期陷入“单板整改误区”，通过叠加滤波器件、增设屏蔽材料、局部电路优化等方式反复调试，不仅整改成本高、周期长，且治标不治本，故障反复复现。核心症结在于行业普遍沿用的单板EMC优化思维，无法解决多模块整机的电源交联、地网耦合、布线串扰、屏蔽断层、噪声叠加等系统性问题。本文深度剖析多模块整机串扰核心机理，梳理行业高频整改误区，落地一套标准化、全维度的系统级EMC整改方案，助力设备一次性通过全套EMC认证，彻底解决整机干扰顽疾。
一、多模块整机串扰核心机理：单板合规，整机失效的根源

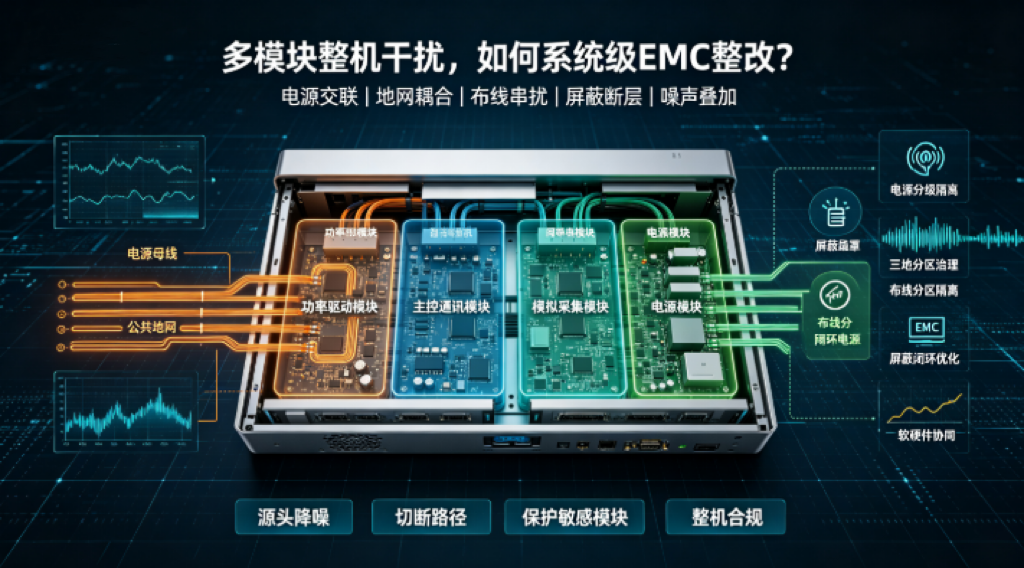

模块化设备的电磁干扰问题，本质是干扰源、耦合路径、敏感模块三者形成的系统性闭环问题，而非单一器件或单板故障。五大核心串扰路径覆盖99%的整机EMC失效场景：
1. 公共电源交联串扰
多数整机设备采用单路总电源为多模块集中供电，开关电源、继电器驱动、PWM功率模块工作时会持续产生高频纹波、瞬时尖峰噪声。这类干扰会通过公共电源母线反向传导，直接耦合至主控单元、高精度模拟采集等弱电精密模块。大功率负载动态启停带来的电流波动，会大幅恶化整机电源纯度，最终引发采样数据漂移、逻辑运算紊乱、设备间歇性异常。
2. 公共地阻抗耦合（整机第一干扰源）
地弹噪声、地电位偏移是多模块串扰的核心元凶。整机所有模块地线集中汇接，功率模块、高频开关模块的瞬时大电流，会在公共地线阻抗上产生动态电压降，形成全域地电位抖动。对于毫伏级精度的模拟采样电路、高灵敏通讯电路而言，微弱的地噪声即可造成信号失真、传输出错，也是设备无规律死机、复位的隐性诱因。
3. 整机内部布线空间串扰
设备装配阶段的布线不规范，是极易被忽视的干扰路径。动力线缆、驱动控制线、高频开关线与485/CAN通讯线、模拟信号线、低频采集线同槽、近距离平行敷设，高频噪声通过寄生电容、空间电磁耦合侵入弱电信号链路，形成持续性、周期性干扰，导致信号波动、传输不稳定。
4. 整机屏蔽体系断层失效
单模块独立屏蔽设计可有效抑制模块自身噪声外泄，但整机组装后，模块间屏蔽衔接不紧密、机壳缝隙过大、屏蔽接地不连续，会形成大量电磁泄漏缺口。各模块产生的高频噪声在设备腔体内部反复反射、叠加串扰，形成内部电磁污染，大幅降低整机抗扰能力，直接导致辐射测试超标。
5. 多模块动作时序噪声叠加
单板测试时模块独立工作，噪声能量单一、幅值可控；整机运行时，多路MOS管、继电器、PWM驱动模块同步启停，瞬时开关噪声集中爆发、能量叠加，干扰强度远超单板测试工况。这种系统性噪声叠加，是整机EMC测试翻车、现场运行随机故障的重要原因。
二、行业高频整改误区：为何越整改越不稳定？
当前多数研发、整改团队仍沿用局部整改思维，聚焦故障点位堆料优化，忽视系统架构问题，陷入反复整改的恶性循环，四大典型误区如下：
•单点堆料整改：针对故障模块盲目增加磁珠、电容、TVS等防护器件，仅能局部弱化干扰，无法切断系统级耦合路径，干扰会转移至其他模块，故障反复出现，整改成本持续攀升。
•数模功率地混连：为简化布线工艺，将整机功率地、数字地、模拟地随意连通，导致全域地噪声扩散，精密电路与功率电路无隔离，彻底丧失基础抗扰能力。
•重电路、轻布线结构：过度优化单板电路滤波、防护设计，却忽视整机强弱电布线分区、线束屏蔽、结构接地规范，空间串扰、地环路问题无法根治。
•单模块屏蔽，无整机统筹：仅关注单模块屏蔽完整性，未搭建整机一体化屏蔽体系，装配后屏蔽断层、接地混乱，腔体内部噪声持续叠加恶化。
三、系统级EMC全域整改方案：五大维度根治整机串扰
想要彻底解决多模块整机干扰问题，必须跳出单板整改思维，遵循EMC核心原则源头降噪、切断路径、保护敏感设备，从电源隔离、地系统治理、布线分区、屏蔽闭环、软硬件协同五大维度，搭建系统化防护体系。
1. 电源分级隔离，切断纵向传导干扰
电源是整机噪声传输的核心载体，杜绝多模块无隔离共电源设计，采用“入口滤波+分级供电+独立隔离”的标准化架构，从源头阻断噪声跨模块传导：
•整机电源入口配置完整EMI滤波电路，双向抑制外部电网干扰侵入、内部噪声反向外泄，净化整机供电基底；
•功率驱动、开关电源等高噪声模块独立配置供电回路，增设π型滤波、功率电感、高频磁珠，单独衰减大功率开关噪声；
•主控、模拟采集、工业通讯等精密模块，采用独立LDO或隔离电源供电，与功率供电回路完全解耦，杜绝电源串扰；
•严格规范供电拓扑，禁止精密弱电模块与感性负载、功率器件共用供电支路，规避动态电流冲击干扰。
2. 三地分区治理，彻底根除地阻抗串扰
地系统混乱是整机EMC失效的核心痛点，严格执行三地分离、独立铺铜、单点汇接的设计规范，根治地噪声全域扩散问题：
•明确划分功率地PGND、数字地DGND、模拟地AGND，三类地平面独立布线、独立铺铜，物理层面有效隔离；
•功能分区精准匹配：开关电源、功率驱动模块归属功率地，主控、通讯模块归属数字地，运放、ADC采样模块归属模拟地，互不混连；
•所有地系统仅在整机电源入口或核心混合信号芯片处单点汇接，杜绝多点接地形成地环路，消除地电位差干扰；
•机壳保护地独立设置，专职泄放静电、浪涌、高频共模干扰，严禁混入信号地系统，保护精密电路基准稳定。
3. 整机布线分区隔离，阻断横向空间串扰
布线与结构布局直接决定整机电磁环境质量，严格执行强弱电分离、高低噪分区原则，彻底切断空间串扰路径：
•整机腔体按功能分区，划分强电功率区、弱电控制区、精密信号区，高噪声模块与敏感模块物理隔离摆放；
•动力线、驱动线、PWM功率线与485/CAN通讯线、模拟采集线分开敷设，保持安全间距，杜绝长距离平行走线；
•强弱线缆交叉处采用垂直正交方式，最大限度降低寄生电容与互感，削弱空间耦合干扰；
•所有弱电信号优先采用屏蔽双绞线，屏蔽层单端可靠接地，彻底杜绝地环路工频、高频干扰。
4. 整机屏蔽闭环优化，消除电磁泄漏死角
摒弃碎片化屏蔽思维，打造整机一体化连续屏蔽体系，封堵所有电磁泄漏通道：
•整机金属外壳、模块屏蔽罩、金属连接器、线束屏蔽层实现360°连续导通，无断点、无断层，形成完整法拉第屏蔽腔体；
•机壳拼接缝隙加装导电泡棉、导电弹片，缩小电磁泄漏缝隙，抑制腔体内部噪声反射串扰；
•所有对外接口保持低阻抗屏蔽接地，避免外接线缆成为噪声收发天线；
•高频开关模块单独加装局部屏蔽罩，限制噪声扩散范围，避免全域污染整机电磁环境。
5. 软硬件协同优化，降低噪声叠加风险
针对多模块同步动作引发的噪声叠加问题，通过硬件降噪+软件时序优化双重兜底，规避瞬时干扰峰值冲击：
•软件优化模块动作时序，错开继电器、MOS管、PWM单元的启停时间，避免瞬时噪声集中爆发；
•大功率开关器件两端增设RC吸收回路，从源头削弱电压尖峰与开关谐波；
•主控端配置硬件看门狗、串口状态机自动复位、模拟信号多级滤波容错机制，兜底解决干扰引发的死机、数据异常问题。
四、整机EMC快速排查与整改优先级
为提升整改效率、缩短项目周期，遵循先系统、后局部，先无源、后软件的优先级落地排查整改：
1、优先排查地系统隐患：核查三地是否混连、多点接地、地环路问题，解决整机最核心的地阻抗串扰；
2、优化电源隔离架构：拆分共电源回路，为精密模块配置独立滤波、隔离供电，切断纵向干扰传导；
3、规整整机布线结构：落实强弱电分区布线，整改线束混走、平行串扰问题；
4、补齐整机屏蔽闭环：修复机壳缝隙、屏蔽断点、接地不良等泄漏隐患；
5、软硬件协同兜底优化：错开模块动作时序，完善容错机制，彻底杜绝随机故障。
总结
多模块整机各司其职却互相串扰、单板合格整机EMC失效，是典型的系统性电磁兼容问题，并非单一模块硬件故障。其核心矛盾在于，模块化设计带来集成便利的同时，引发了电源交联、地网混连、布线串扰、屏蔽失效、噪声叠加等一系列系统性电磁兼容隐患。
解决此类问题，必须彻底摒弃单点堆料、局部整改的传统思维，建立系统架构优先、地系统为核心、布线屏蔽为基础、软硬件协同兜底的全域EMC整改逻辑。从干扰源头、耦合路径、敏感防护三个维度全方位治理，既能彻底解决模块间互相串扰、设备随机异常等现场问题，也可稳定通过静电、脉冲群、浪涌、辐射、传导全套EMC认证，大幅提升工业设备的环境适应性与产品合规性，助力企业降低整改成本、缩短量产周期。
