很多硬件研发工程师都会遇到一类极其棘手的静电难题：端口增加标准 ESD 防护器件，直接接触放电击打端口，设备不会出现硬件烧毁、芯片击穿等永久损坏；但按照国标 / IEC 静电测试规范开展整机 ESD 测试时，设备频繁死机、重启、通讯断连、功能异常，测试无法通过。

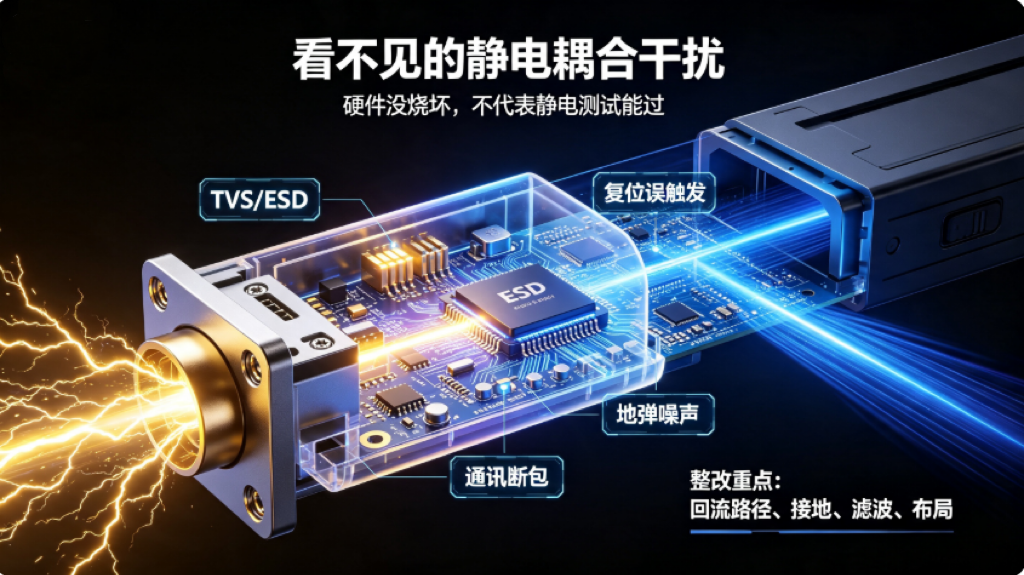

常规认知里，ESD 防护目标是防止器件硬件损坏，但上述现象说明：静电风险分为两类，一类是破坏性高压击穿，另一类是非破坏性电磁耦合干扰。常规 ESD 器件只能解决前者，难以抑制看不见、摸不着的非常规静电耦合干扰，也是大量产品静电测试反复失败的核心元凶。本文针对该典型现象，拆解干扰机理、定位思路以及落地整改方案。
一、核心现象拆解：“打不坏硬件，但测试必失效” 根本原因
1.标准 ESD 防护器件的能力边界TVS、ESD 二极管、压敏电阻这类防护器件，核心作用是泄放直接注入端口的静电电流，钳位端口电压，避免芯片 IO 口承受超压永久损坏。只要静电能量没有击穿半导体 PN 结，硬件就不会烧坏。但静电放电本质是瞬态高速变化的大电流，dI/dt 极高，放电瞬间会产生强电场、磁场辐射。这部分辐射干扰不直接流过信号引脚，不会造成硬件烧毁，却会通过空间耦合、地线耦合窜入电路。
2.非常规静电干扰两大传播路径（极易被忽略）
（1）空间辐射耦合
对金属外壳、机壳缝隙、连接器外壳、PCB 边缘放电时，静电瞬态电磁场辐射到 PCB 内层、高速信号线、时钟线路、复位线路、电源反馈环路。静电没有直接打信号线，防护器件不起作用；干扰信号叠加在敏感信号上，造成逻辑误触发。典型故障：通讯端口断包、MCU 误复位、ADC 采样跳变、显示屏闪屏。
（2）公共地阻抗耦合（最常见）
静电电流泄放路径会流经机壳地、PCB 大地、电源地平面。地线存在寄生电感，瞬态大电流流过地阻抗，产生地电位弹跳。端口芯片、主控芯片之间出现短暂地电位差，差分信号、单端信号参考电平错乱。
重点误区：不少工程师只在信号端口加 ESD，忽略连接器外壳、结构外壳的静电泄放路径，静电电流被迫长距离绕行，放大地弹噪声。
3.区分两个概念
✅ 硬失效：芯片烧毁、端口短路（由静电直接过压造成，常规 ESD 即可防护）
✅ 软失效：死机、重启、通讯异常、功能错乱（耦合干扰导致逻辑错误，属于非常规静电干扰，单纯增加 ESD 管无效）
二、快速定位非常规静电干扰的排查思路
不要盲目叠加更多 ESD 器件，优先区分干扰路径，推荐标准化排查顺序：
1.区分放电位置
单独对信号引脚放电：设备正常；对连接器金属外壳、壳体缝隙、塑胶接缝放电立刻故障 → 基本判定为辐射 / 地耦合干扰。
2.区分放电模式
接触放电故障少，空气放电极易失效；空气放电放电距离不固定，电磁场辐射效应更强，是耦合干扰高发场景。
3.简易隔离验证
用绝缘胶带隔离连接器外壳与 PCB 地；缩短外壳接地弹片；临时增加大容量 Y 电容连通机壳地与信号地，观察故障是否缓解，快速验证地耦合问题。
4.捕捉敏感线路
静电干扰优先影响低速敏感控制线：复位引脚、使能引脚、I2C/SMBus 低速通讯、晶振周边走线；其次是高速通讯总线（RS485、CAN、以太网）。这类线路抗干扰余量低，微小噪声就能触发异常。
三、非常规静电干扰系统性整改方案（硬件 + PCB + 结构协同）
方案 1：优化静电泄放路径，抑制地电位弹跳（优先级最高）
1.连接器金属外壳必须多点、低阻抗就近接地，禁止长窄走线连接到地平面。推荐使用接地弹片、导电泡棉，缩短静电回流环路面积。环路面积越大，辐射越强。
2.机壳地与信号地处理：产品允许时，连接器外壳地就近单点连接主地平面；浮地设备增加高频低阻抗 Y 电容（nF 级别，兼顾安规要求），给静电高频电流提供回流通道。
3.ESD 防护器件接地焊盘采用星形接地，信号线 ESD 管的地引脚直接打孔就近下地，不要共用长地线，避免泄放电流污染内部信号地。
方案 2：敏感信号线路降噪，提升电路抗扰裕量
单纯增加 ESD 治标不治本，搭配滤波网络抑制耦合进来的干扰噪声：
1.低速敏感信号线（复位、使能）：串联小阻值电阻（100Ω~1kΩ）+ 并联 0402 小容量陶瓷电容组成 RC 滤波；复位引脚额外增加上拉 / 下拉电阻增强直流电平稳定性。
2.通讯端口（RS485、RS232）：ESD 器件后端增加共模电感，抑制共模耦合干扰；差分总线保证走线阻抗连续、等长。
3.晶振回路严格包地处理，周边预留保护地环，远离连接器边缘、PCB 板边，减少电磁场耦合接收。
方案 3：PCB 布局布线关键规则，减少干扰接收
1.所有连接器远离主控、晶振、模拟采样电路；PCB 板边缘不要布置敏感信号线，板边优先走地线形成保护环。
2.信号 ESD 防护器件紧贴连接器引脚放置，缩短连接器到 ESD 的走线，防止干扰耦合进 PCB 内部线路。
3.分割地平面慎用！过多地分割会切断静电回流路径，迫使静电电流远距离绕行，加剧地弹噪声；必须分割时预留高频跨接电容。
方案 4：结构与整机辅助优化
1.缩小塑胶壳体缝隙，缝隙是静电空气放电电磁场泄露窗口；金属壳体保证连续导电接触。
2.导电泡棉、接地弹片位置对准连接器区域，不要远距离接地。
3.线材处理：外接线缆是高效接收天线，长线通讯线缆两端增加共模扼流圈，抑制线缆耦合静电干扰。
方案 5：软件辅助兜底优化（硬件整改补充手段）
无法彻底消除干扰时，软件增加容错机制：通讯增加校验与重传机制；增加 MCU 电源电压、复位状态实时检测；避免瞬时误电平触发异常逻辑。⚠️ 提醒：软件只能作为兜底，不能替代硬件整改，不能依靠软件通过静电测试。
四、常见无效整改避坑（很多工程师反复踩雷）
1.盲目在所有端口叠加更多、更大功率 TVS 管
问题：只能防护直接过压，无法阻挡辐射耦合干扰，成本上升，静电测试依旧失败。
2.只处理信号线，完全忽视连接器外壳、机壳接地
问题：静电全部通过空间和地线耦合进入电路板，防护形同虚设。
3.滤波电容无限加大
大容量电容高频阻抗差，对 ns 级静电瞬态噪声滤波效果有限，过大电容还会影响信号上升沿，造成通讯异常。
4.不断增加地线分割，试图隔离噪声
不合理地分割会阻断静电回流路径，放大地弹，加剧静电软故障。
五、总结
端口 ESD 打不烂设备、但静电测试必挂，本质是硬件永久损坏防护达标，但电磁抗干扰能力不足。常规 ESD 器件解决 “高压击穿”，非常规静电耦合干扰需要依靠缩短静电回流环路、优化接地、信号滤波、PCB 布局、结构导电设计组合整改。
处理这类问题的核心思路转变：不能只盯着信号引脚做防护，要以 “控制静电回流路径、减小电磁耦合面积、提高敏感电路噪声容限” 为核心，从单点器件防护升级为整机系统级静电抗扰设计，才能彻底解决静电测试软失效难题。
